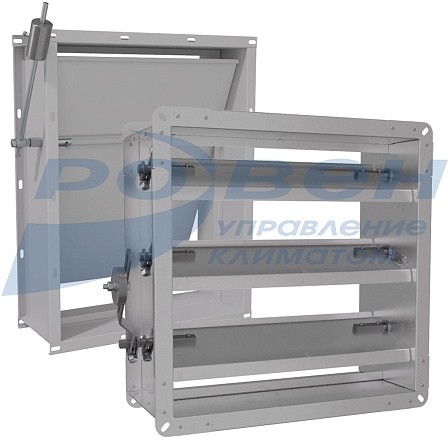

Клапан обратный общего назначения прямоугольного сечения
Клапаны обратные общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе. Клапан может быть установлен как в горизонтальном, так и в вертикальном воздуховоде. При установке клапана в вертикальном воздуховоде (предварительно снять с клапана систему тяг) поток воздуха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном - не менее 6 м/с.
Клапаны обратные общего назначения изготовлены из углеродистой и оцинкованной стали.
Особенности:
- С ручным управлением
- Клапаны КОп изготовлены из оцинкованной и углеродистой стали
- По конструкции клапаны: одностворчатые и многостворчатые.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.
Габаритные и присоединительные размеры (мм) клапанов типа КОп из оцинкованной стали
Одностворчатые оцинкованные клапаны
Многостворчатые оцинкованные клапаны
|
Модель |
L х H |
Кол-во створок |
С |
Масса, кг |
|
КОп-150*150 |
150х150 |
1 |
200 |
2,8 |
|
КОп-200*200 |
200х200 |
1 |
3,5 |
|
|
КОп-250*250 |
250х250 |
1 |
4,3 |
|
|
КОп-300*300 |
300х300 |
2 |
5,5 |
|
|
КОп-350*350 |
350х350 |
2 |
6,6 |
|
|
КОп-400*400 |
400х400 |
2 |
8,3 |
|
|
КОп-450*450 |
450х450 |
3 |
8,8 |
|
|
КОп-500*500 |
500х500 |
3 |
9,4 |
|
|
КОп-600*600 |
600х600 |
3 |
13,8 |
|
|
КОп-700*700 |
700х700 |
4 |
15,4 |
|
|
КОп-800*800 |
800х800 |
4 |
17,7 |
|
|
КОп-900*900 |
900х900 |
5 |
22,6 |
|
|
КОп-1000*1000 |
1000х1000 |
5 |
25,9 |
По отдельному запросу рассматривается возможность изготовления клапанов нестандартных размеров.
Габаритные и присоединительные размеры (мм) клапанов типа КОп из углеродистой стали
|
Модель |
L х H |
C |
Масса, кг |
|
|
-1 (короткий) |
-2 (длинный) |
|||
|
КОп-150*150 |
150х150 |
50 |
160 |
2,5 |
|
3,17 |
||||
|
КОп-200*200 |
200х200 |
|||
|
КОп-250*250 |
250х250 |
3,88 |
||
|
КОп-400*400 |
400х400 |
170 |
7,5 |
|
|
КОп-500*500 |
500х500 |
8,59 |
||
|
КОп-800*800 |
800х800 |
64 |
200 |
16,05 |
|
КОп-1000*1000 |
1000х1000 |
72 |
||
|
23,5 |
||||
По отдельному запросу рассматривается возможность изготовления клапанов КОп-1 и КОп-2 нестандартных размеров в диапазоне сечений от 150*150 до 1000*1000 мм с шагом 50 мм по каждой стороне.
Потери давления в клапане
|
Модель |
Характеристики |
||
|
Потери давления при полностью открытом клапане ∆P, Па |
Коэффициент местного сопротивления ε |
||
|
При V≤13 м/с на горизонтальных участках |
При V≤6 м/с на вертикальных участках |
При V≥6 м/с на вертикальных участках |
|
|
КОп-150-150 |
6 |
0 |
0 |
|
КОп-200-200 |
8 |
0,02 |
|
|
КОп-250-250 |
9 |
0,04 |
|
|
КОп-400-400 |
11 |
0,18 |
|
|
КОп-500-500 |
15 |
0,37 |
|
|
КОп-800-800 |
20 |
1,56 |
0,08 |
|
КОп-1000-1000 |
31 |
3,14 |
0,17 |
МАРКИРОВКА:
Клапан обратный оц. КОп-200*200
где: КОп – клапан обратный общего назначения прямоугольного сечения
из оцинкованной стали;
200*200 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм.
Клапан обратный оц. КОп-500*500-МС
где: КОп – клапан обратный общего назначения прямоугольного сечения
из оцинкованной стали;
500*500 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
МС – многостворчатый клапан.
Клапан обратный КОп-1-500*500
где: КОп – клапан обратный общего назначения прямоугольного сечения из
углеродистой стали;
1 – глубина клапана (1 – короткий; 2 - длинный)
500*500 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм.
