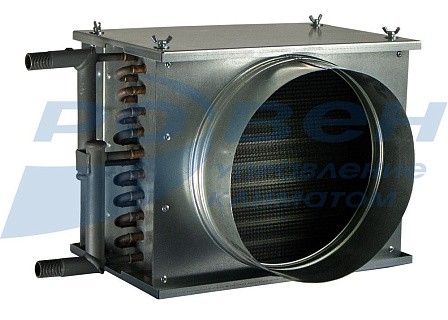

Нагреватель водяной НВ для круглых систем вентиляции
- Диапазон расхода воздуха от 100 до 1600 м3/ч
- Нагреватели воздуха представлены в 6 типоразмерах от 100 до 315
- Максимальное гидравлическое давление до 1,2 МПа
- Максимальная температура теплоносителя до 150°С
- Климатическое исполнение У (от -40ºС до +45ºС)
Требования к качеству воды:
Вода, протекающая через теплообменник, не должна содержать твердых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна.
Во избежание замораживания совместно с системами автоматического поддержания расхода теплоносителя применяют установку датчиков защиты от замораживания.

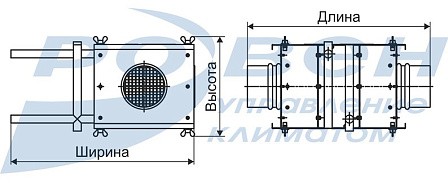

Габаритные и присоединительные размеры (мм)
|
Модель |
L |
H |
B |
D |
|
НВ-100/2 |
240 |
203 |
157 |
100 |
|
НВ-125/2 |
240 |
203 |
157 |
125 |
|
НВ-160/2 |
240 |
203 |
157 |
160 |
|
НВ-200/2 |
290 |
253 |
208 |
200 |
|
НВ-250/2 |
340 |
303 |
258 |
250 |
|
НВ-315/2 |
390 |
353 |
308 |
315 |
Технические характеристики
|
Модель |
Размер сечения, мм |
Шаг между пластинами, мм |
Кол-во контуров |
Присоед. размер, дюймы |
Расход воздуха, м³/ч |
Падение давления воздуха, Па |
Температура воздуха, ºС |
Теплоноситель |
Температура воды, ºС |
Падение давления теплоносителя кПа |
Мощность, кВт |
Площадь теплообмена, м2 |
Расход жидкости, кг/ч |
Внутренний объем, л |
Масса , кг |
|||
|
высота |
длина |
вход |
выход |
вход |
выход |
|||||||||||||
|
НВ-100/2 |
200 |
210 |
2,0 |
2 |
G 3/4″ |
120 |
15 |
-28 |
18 |
вода |
95 |
70 |
0,5 |
1,85 |
1,6 |
63,6 |
0,4 |
8,5 |
|
НВ-125/2 |
200 |
210 |
2,0 |
2 |
G 3/4″ |
250 |
27 |
-28 |
18 |
вода |
95 |
70 |
1,0 |
3,85 |
1,6 |
133 |
0,4 |
8,5 |
|
НВ-160/2 |
200 |
210 |
2,0 |
2 |
G 3/4″ |
400 |
30 |
-28 |
18 |
вода |
95 |
70 |
1,0 |
6,17 |
1,6 |
169 |
0,4 |
8,4 |
|
НВ-200/2 |
225 |
235 |
2,0 |
2 |
G 3/4″ |
620 |
45 |
-28 |
18 |
вода |
95 |
70 |
3,0 |
9,57 |
2 |
299 |
0,5 |
9,4 |
|
НВ-250/2 |
275 |
285 |
2,0 |
2 |
G 1″ |
1000 |
52 |
-28 |
18 |
вода |
95 |
70 |
11 |
15,43 |
3 |
540 |
0,6 |
11,3 |
|
НВ-315/2 |
350 |
360 |
2,0 |
2 |
G 1″ |
1600 |
52 |
-28 |
18 |
вода |
95 |
70 |
9,4 |
24,7 |
4,8 |
720 |
0,9 |
14,4 |
Аэродинамические характеристики
Гидравлические характеристики
МАРКИРОВКА:
Нагреватель НВ-160/2
где: НВ – обозначение нагревателя для круглых каналов;
160 – присоединительный диаметр для круглых воздуховодов (мм);
2 – количество рядов нагревателя.
Не представленные в наличии модели доступны к поставке под заказ
