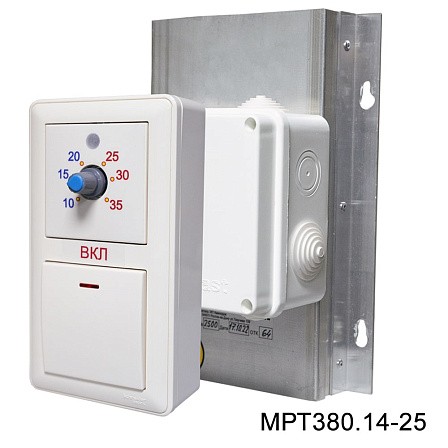

Регулятор температуры симисторный МРТ380.14-25
Симисторные регуляторы МРТ380.14-25 используются для поддержания заданной температуры в системах вентиляции с помощью изменения потребляемой мощности трехфазных электрических нагревателей, работающих от сети 380В переменного тока или однофазных нагревателей работающих от сети 220В переменного тока.
Симисторные регуляторы МРТ380.14-25 конструктивно выполнены в виде двух блоков: блок управления; блок симисторов.
Такая конструкция позволяет оптимизировать прокладку электрических линий, обеспечивающих функционирование системы управления температурой и размещение органов управления.
Блоки симисторов и управления соединяются между собой 4-х метровым экранированным проводом.
Датчик температуры, изготовленный на основе полупроводникового терморезистора с отрицательным ТКC (не входит в комплект поставки МРТ380.14-25), устанавливается в канале по которому распространяется нагреваемый воздушный поток или в помещении, в котором должна поддерживаться заданная температура.
Технические характеристики
|
Наименование параметра |
МРТ380.14-25 |
|
Напряжение питания Блока симисторов, В |
380 |
|
Напряжение питания Блока управления, вентилятора, В |
220 |
|
Максимальная нагрузка Блока симисторов, кВт |
16 |
|
Максимальная мощность вентилятора, кВт |
0,44 |
|
Максимальный ток нагрузки Блока симисторов, А |
25 на фазу |
|
Номинальный ток нагрузки Блока симисторов, А |
20 на фазу |
|
Максимальный ток вентилятора, А |
2 |
|
Диапазон поддерживаемой температуры, °С |
5-40 |
|
Габаритные размеры Блока управления ДхШхГ |
155х85х60 |
|
Габаритные размеры Блока симисторов ДхШхГ |
240х173х100 |
|
Вес Блока симисторов, кг |
1,4 |
Схема подключения вентилятора на 220В и нагревателей на 380В мощностью до 16(26) кВт к терморегулятору МРТ.380.14-25
БУ - блок управления; БС - блок симисторов; М - двигатель вентилятора;
Ек - трехфазный нагреватель на 380В; ТД-1 - датчик температуры;
L1, L2, L3 - трехфазная питающая сеть 380В.
Схема подключения вентилятора и нагревателя на 220В мощностью до 5(8) кВт к терморегулятору МРТ.380.14-25
БУ - блок управления; БС - блок симисторов; М - двигатель вентилятора;
Ек - трехфазный нагреватель на 380В; ТД-1 - датчик температуры;
L1, L2, L3 - трехфазная питающая сеть 380В.
Маркировка клемников L, N,
,3, 4 нанесена на плату блока управления.
Клемник подключения датчика имеет маркировку SENSOR. Маркировка клемников 5-8 нанесена на плату блока симисторов.
