Система испарительного охлаждения (PAD cooling)
Система испарительного охлаждения (PAD cooling) предназначена для охлаждения подаваемого уличного воздуха при организации «туннельной вентиляции» в животноводческих помещениях и тепличных комплексах.
Принцип работы PAD cooling основан на адиабатическом процессе охлаждения, при котором теплота, необходимая для испарения воды, используется для охлаждения воздуха. Входящий теплый воздух проходит через кассеты, на которые подается сверху вода, смачивающая их. Воздух проходя, через кассеты испаряет поданную влагу, одновременно за счет этого охлаждаясь.
Благодаря данной системе температуру входящего воздух (в зависимости от его параметров) можно снизить на 7-10 °С, а сочетание с туннельной вентиляцией дает отличный эффект в достижении заданного микроклимата.
Система испарительного охлаждения (PAD cooling) состоит из пластиковой рамы, стойкой к ультрафиолету и не подверженной коррозии, охладительных кассет и контура подачи воды.
Пример использования PAD cooling
Испарительные кассеты представлены двумя типами: бумажные (более высокая эффективность) и пластиковые (более долговечные).
Технические характеристики
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры панелей
|
Наименование |
Материал |
Ширина W, мм |
Доступные высоты, Н, мм |
Толщина D, мм |
Масса, кг |
Угол a, для бумаги |
Угол b, для бумаги |
|
Панель охлаждения бумажная 7060 |
Бумага |
600 |
1500 |
150 |
3,2 |
<45⁰ |
<15⁰ |
|
Панель охлаждения пластиковая |
Пластик |
9,4 |
- |
- |
|||
|
Панель охлаждения бумажная 7060 |
Бумага |
1800 |
3,7 |
<45⁰ |
<15⁰ |
||
|
Панель охлаждения пластиковая |
Пластик |
11,2 |
- |
- |
Габаритные и присоединительные размеры рамы ПВХ для охлаждающих панелей
|
Наименование |
Материал |
Длина, |
Высота, |
Масса рамы, кг |
Тип используемых панелей |
Количество панелей, шт |
Масса панелей, кг |
Масса комплекта (без насоса), кг |
|
Рама наборная ПВХ для охлаждающих панелей 1500х600х150 L-3м |
ПВХ |
3 |
1500 |
54,9 |
Панель охлаждения бумажная 7060 |
5 |
16 |
70,9 |
|
Панель охлаждения пластиковая |
46,8 |
101,7 |
||||||
|
Рама наборная ПВХ для охлаждающих панелей 1500х600х150 L-6м |
6 |
93,9 |
Панель охлаждения бумажная 7060 |
10 |
32 |
125,9 |
||
|
Панель охлаждения пластиковая |
93,5 |
187,4 |
||||||
|
Рама наборная ПВХ для охлаждающих панелей 1500х600х150 L-9м |
9 |
133 |
Панель охлаждения бумажная 7060 |
15 |
48 |
181 |
||
|
Панель охлаждения пластиковая |
140,3 |
273,2 |
||||||
|
Рама ПВХ для охлаждающих панелей 1500х600х150 L-12м (PVC Frame) |
12 |
143 |
Панель охлаждения бумажная 7060 |
20 |
64 |
207 |
||
|
Панель охлаждения пластиковая |
187 |
330 |
||||||
|
Рама ПВХ для охлаждающих панелей 1500х600х150 L-15м (PVC Frame) |
15 |
178,8 |
Панель охлаждения бумажная 7060 |
25 |
80 |
258,8 |
||
|
Панель охлаждения пластиковая |
233,8 |
412,6 |
||||||
|
Рама ПВХ для охлаждающих панелей 1500х600х150 L-18м (PVC Frame) |
18 |
211,5 |
Панель охлаждения бумажная 7060 |
30 |
96 |
307,5 |
||
|
Панель охлаждения пластиковая |
280,5 |
492 |
||||||
|
Рама наборная ПВХ для охлаждающих панелей 1800х600х150 L-3м |
3 |
1800 |
55,5 |
Панель охлаждения бумажная 7060 |
5 |
18,25 |
73,8 |
|
|
Панель охлаждения пластиковая |
55,7 |
111,2 |
||||||
|
Рама наборная ПВХ для охлаждающих панелей 1800х600х150 L-6м |
6 |
94,5 |
Панель охлаждения бумажная 7060 |
10 |
36,5 |
131 |
||
|
Панель охлаждения пластиковая |
111,4 |
205,9 |
||||||
|
Рама наборная ПВХ для охлаждающих панелей 1800х600х150 L-9м |
9 |
133,6 |
Панель охлаждения бумажная 7060 |
15 |
54,75 |
188,3 |
||
|
Панель охлаждения пластиковая |
167,1 |
300,7 |
||||||
|
Рама ПВХ для охлаждающих панелей 1800х600х150 L-12м (PVC Frame) |
12 |
140,4 |
Панель охлаждения бумажная 7060 |
20 |
73 |
213,4 |
||
|
Панель охлаждения пластиковая |
222,8 |
363,2 |
||||||
|
Рама ПВХ для охлаждающих панелей 1800х600х150 L-15м (PVC Frame) |
15 |
177,5 |
Панель охлаждения бумажная 7060 |
25 |
91,3 |
268,8 |
||
|
Панель охлаждения пластиковая |
278,5 |
456 |
Технические характеристики и габаритные размеры насоса циркуляционного
LDW
|
Наименование |
Мощность, кВт |
Напряжение, В/Гц |
L |
W |
A |
B |
C |
D |
E |
H1 |
H2 |
G |
Масса, кг |
|
LDW 1,1 |
1,1 |
380/50 |
559 |
240 |
228 |
190 |
271 |
160 |
185 |
218 |
310 |
G2 1/4 |
14,6 |
|
LDW 1,5 |
1,5 |
14,8 |

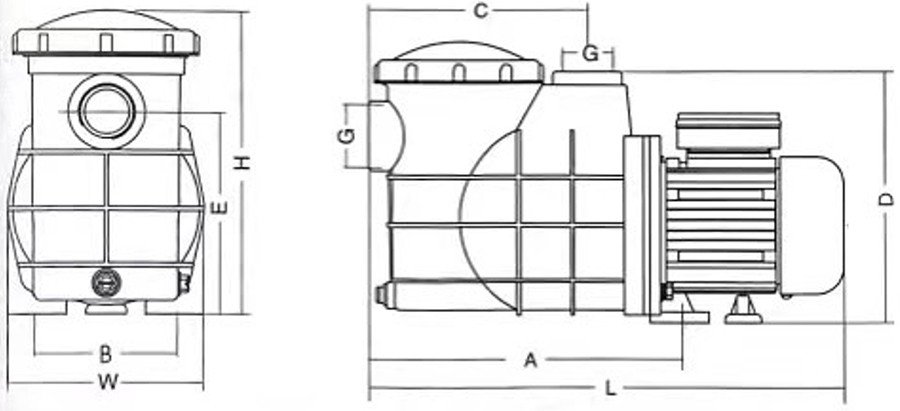

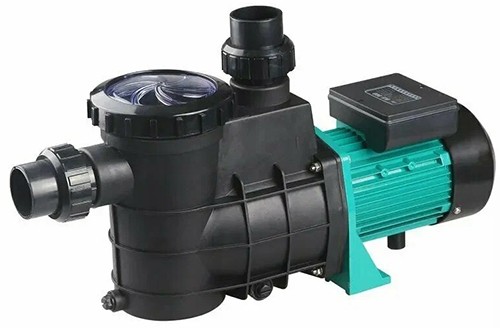

HLS
|
Наименование |
Мощность, кВт |
Напряжение, В/Гц |
L |
W |
Н |
A |
B |
C |
D |
E |
G |
Масса, кг |
|
HLS-370 |
0,37 |
380/50 |
494 |
165 |
259 |
303 |
120 |
204 |
241 |
174 |
G1 ½ |
8,1 |
|
HLS-550 |
0,55 |
9 |
Пример монтажа систем испарительного охлаждения
МАРКИРОВКА
Не представленные в наличии модели доступны к поставке под заказ
