Дымоходы одностенные

Одностенные дымоходы - это самое простое решение при сборке дымового канала, не требующее больших расходов.

получить консультацию

Описание товара

Характеристики моделей

Купить

Одностенные элементы в основном применяются при изготовлении вставок в кирпичные дымоходы, не разрушая старые дымоходы, реконструировать их. Также одностенные дымоходы отлично зарекомендовали себя в поквартирном (индивидуальном) отоплении многоквартирных домов, при организации систем и систем раздельного дымоудаления топочных газов.
Для сборки элементов дымоходов используется раструбная система модулей, полученная методом холодного формования. Это единственно правильная система, не дающая сужению дымового канала и не препятствующая удалению продуктов сгорания.
Точность исполнения деталей и небольшой вес, а также широкий выбор элементов обеспечивают простоту монтажа дымохода и возможность собрать практически любой сложности дымоотводящий канал.

Характеристики одностенных дымоходов:

Диаметр от 100 мм до 300 мм, толщина стали 0,5 мм
Диаметр от 115 мм до 300 мм, толщина стали 0,8 мм
Длина модуля от 250 мм до 1000 мм
Температура отводящих газов до 700 °С
Используемые марки стали: AISI 430, AISI 439, AISI 304, AISI 316, AISI 321

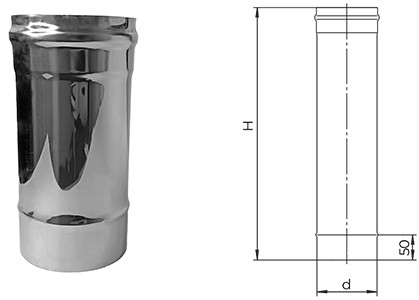

Труба одностенная

Труба одностенная с размерами).jpg

d, мм	H, мм	H, мм	H, мм
100	250	500	1000
110
115
120
125
130
135
140
150
160
180
200
220
250
300

Колено 135°

d, мм	H, мм	L, мм
100	163	68
110	167	69
115	168	70
120	170	71
125	172	71
130	174	72
135	175	73
140	177	74
150	181	75
160	184	76
180	191	79
200	198	82
220	206	85
250	216	90
300	234	97

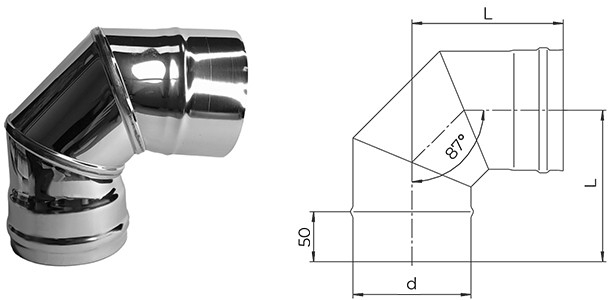

Колено 90°

Колено 90 с размерами.jpg

d, мм	L, мм
100	142
110	147
115	150
120	152
125	155
130	157
135	160
140	162
150	167
160	172
180	182
200	192
220	202
250	217
300	242

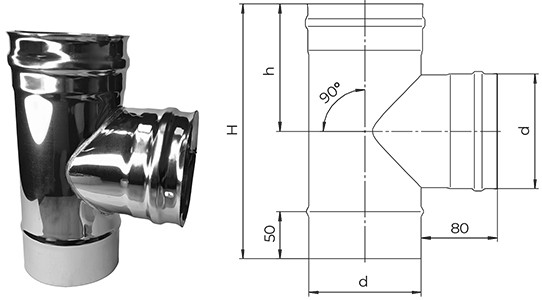

Тройник 90°

Тройник 90 с размерами.jpg

d, мм	H, мм	h, мм
100	250	125
110	260	130
115	265	132,5
120	270	135
125	275	137,5
130	280	140
135	285	142,5
140	290	145
150	300	150
160	310	155
180	330	165
200	350	175
220	370	185
250	400	200
300	450	225

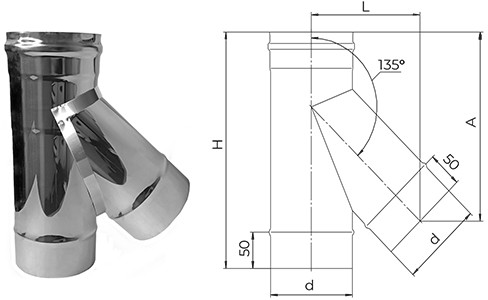

Тройник 135° по конденсату

Тройник-К 135 с размерами.jpg

d, мм	H, мм	L, мм	A, мм
100	299	141	240
110	314	150	252
115	320	154	256
120	328	158	262
125	335	162	267
130	342	166	272
135	349	171	278
140	355	175	283
150	370	183	293
160	384	192	304
180	412	209	325
200	440	226	346
220	469	243	368
250	511	269	400
300	582	312	453

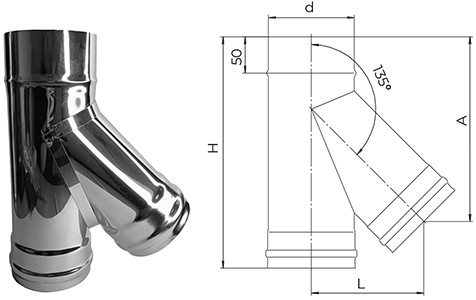

Тройник 135° по дыму

d, мм	H, мм	L, мм	A, мм
100	299	141	240
110	314	150	252
115	320	154	256
120	328	158	262
125	335	162	267
130	342	166	272
135	349	171	278
140	355	175	283
150	370	183	293
160	384	192	304
180	412	209	325
200	440	226	346
220	469	243	368
250	511	269	400
300	582	312	453

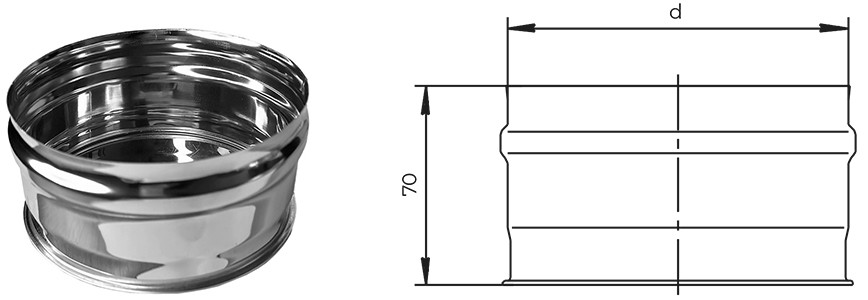

Заглушка глухая наружная

Заглушка глухая наружная.jpg

d, мм: 100, 110, 115, 120, 125, 130, 135, 140, 150, 160, 180, 200, 220, 250, 280, 300.
Толщина стали 0,5мм.

Заглушка глухая внутренняя

Заглушка глухая внутреняя.jpg

d, мм: 100, 110, 115, 120, 125, 130, 135, 140, 150, 160, 180, 200, 220, 250, 280, 300
Толщина стали 0,5мм.

Заглушка с конденсатоотводом вниз наружная

Заглушка с конденсатоотводом вниз наружная.jpg

d, мм: 100, 110, 115, 120, 125, 130, 135, 140, 150, 160, 180, 200, 220, 250, 280, 300
Толщина стали 0,5мм.

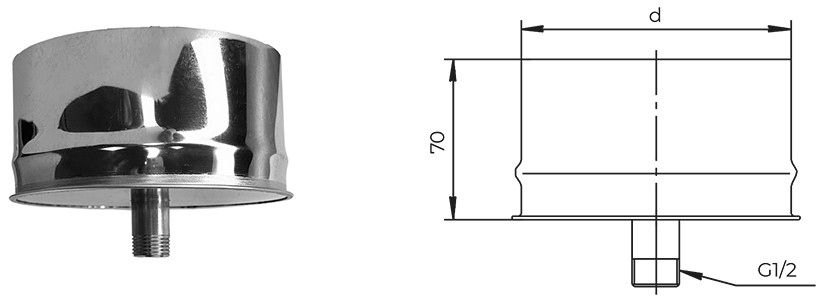

Заглушка с конденсатоотводом вниз внутренняя

Заглушка с конденсатоотводом вниз внутренняя.jpg

d, мм: 100, 110, 115, 120, 125, 130, 135, 140, 150, 160, 180, 200, 220, 250, 280, 300
Толщина стали 0,5мм.

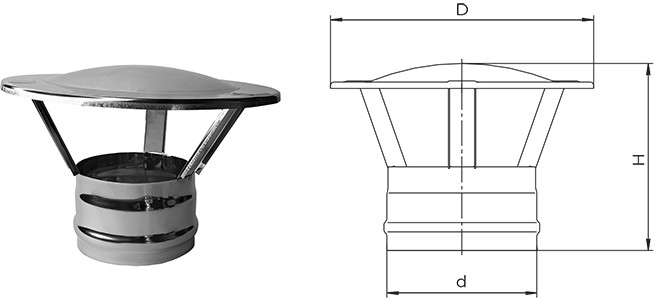

Зонт по дыму

Толщина стали 0,5мм.
Свыше Ø150 мм внешний вид может отличаться.

d, мм	H, мм	D, мм
100	160	155
110	158	230
115	160	230
120	161	230
125	163	230
130	164	230
135	165	230
140	166	230
150	168	230
160	236	320
180	239	320
200	242	320
220	257	440
250	265	440
300	301	485

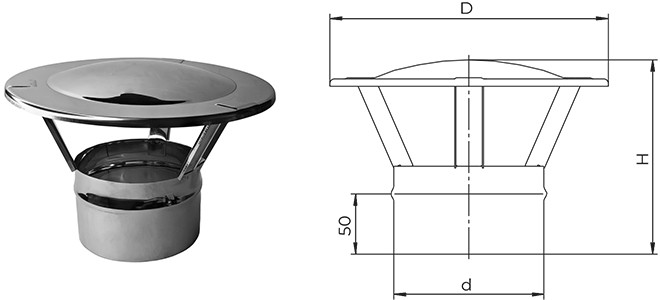

Зонт по конденсату

Зонт по конденсату с размерами.jpg

Толщина стали 0,5мм.
Свыше Ø150 мм внешний вид может отличаться.

d, мм	H, мм	D, мм
100	160	155
110	158	230
115	160	230
120	161	230
125	163	230
130	164	230
135	165	230
140	166	230
150	168	230
160	236	320
180	239	320
200	242	320
220	257	440
250	265	440
300	301	485

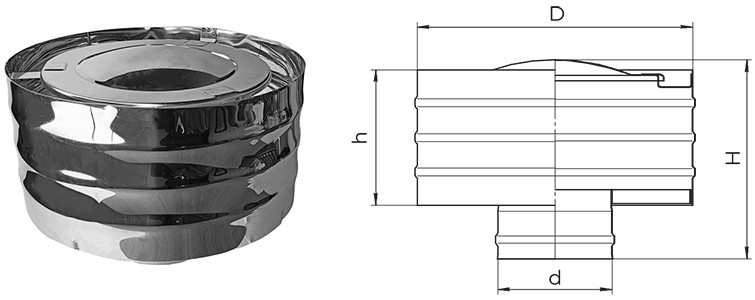

Зонт с ветрозащитой по дыму

Зонт с ветрозащитой по дыму с размерами.jpg

Толщина стали 0,5мм.
Свыше Ø150 мм внешний вид может отличаться.

d, мм	D, мм	H, мм	h, мм
100	215	163	110
110	290	200	140
115	290	200	140
120	290	200	140
125	290	200	140
130	290	200	140
135	290	200	140
140	290	200	140
150	290	200	140
160	400	235	200
180	400	245	200
200	400	250	200
220	520	270	200
250	520	280	200
300	550	320	220

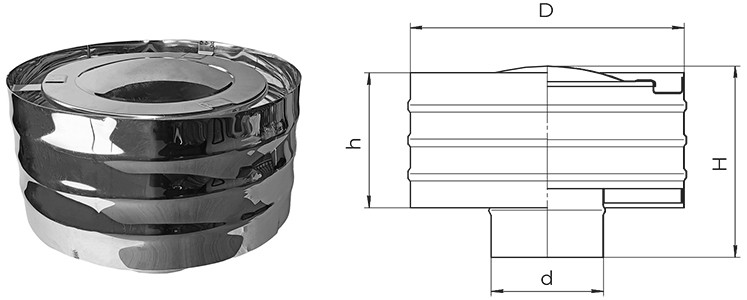

Зонт с ветрозащитой по конденсату

Зонт с ветрозащитой по конденсату с размерами.jpg

Толщина стали 0,5мм.
Свыше Ø150 мм внешний вид может отличаться.

d, мм	D, мм	H, мм	h, мм
100	215	163	110
110	290	200	140
115	290	200	140
120	290	200	140
125	290	200	140
130	290	200	140
135	290	200	140
140	290	200	140
150	290	200	140
160	400	235	200
180	400	245	200
200	400	250	200
220	520	270	200
250	520	280	200
300	550	320	220

Шибер-задвижка

Шибер-задвижка с размерами.jpg

d, мм	A, мм	B, мм
100	180	230
110	190	240
115	195	245
120	200	250
125	205	255
130	210	260
135	215	265
140	220	270
150	230	280
160	240	290
180	260	310
200	280	330
220	300	350
250	330	380
300	380	430

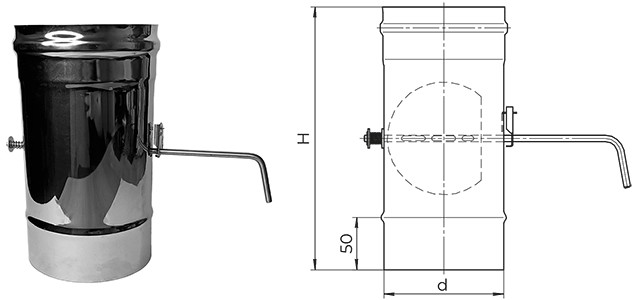

Шибер поворотный

Шибер поворотный с размерами.jpg

d, мм	H, мм
100	250
110	250
115	250
120	250
125	250
130	250
135	250
140	250
150	250
160	250
180	250
200	250
220	250
250	250
300	500

Соединитель папа-папа

Соединитель папа-папа с размерами.jpg

d, мм: 100, 110, 115, 120, 125, 130, 135, 140, 150, 160, 180, 200, 220, 250, 280, 300.

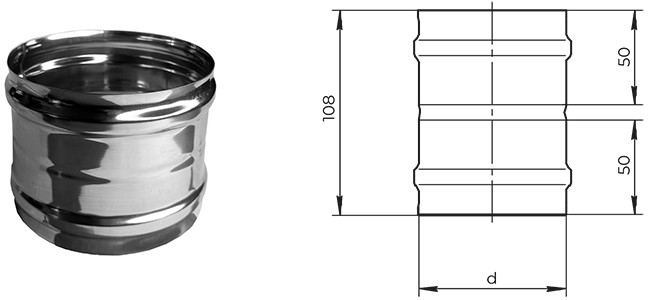

Соединитель мама-мама

Соединитель мама-мама с размерами.jpg

d, мм: 100, 110, 115, 120, 125, 130, 135, 140, 150, 160, 180, 200, 220, 250, 280, 300.

Переход

Переход с размерами.jpg

d/D, мм	100	110	115	120	125	130	135	140	150	160	180	200	220	250	300
100	Н	175	175	175	175	175	175	175	195	195	195	215	215	240	280
110	175	Н	165	175	175	175	175	175	175	195	195	215	215	240	280
115	175	165	Н	165	175	175	175	175	175	175	195	215	215	240	280
120	175	175	165	Н	165	175	175	175	175	175	195	215	215	240	280
125	175	175	175	165	Н	165	175	175	175	175	195	215	215	240	280
130	175	175	175	175	165	Н	165	175	175	175	195	215	215	215	280
135	175	175	175	175	175	165	Н	165	175	175	195	215	215	215	240
140	175	175	175	175	175	175	165	Н	175	175	175	195	215	215	240
150	195	175	175	175	175	175	175	175	Н	175	175	195	215	215	240
160	195	195	175	175	175	175	175	175	175	Н	175	175	195	215	240
180	195	195	195	195	195	195	195	175	175	175	Н	175	175	195	215
200	215	215	215	215	215	215	215	195	195	175	175	Н	175	195	215
220	215	215	215	215	215	215	215	215	215	195	175	175	Н	175	215
250	240	240	240	240	240	215	215	215	215	215	195	195	175	Н	195
300	280	280	280	280	280	280	240	240	240	240	215	215	215	195	Н

Не представленные в наличии модели доступны к поставке под заказ
